新道茨計量泵選型DFD:手動精準投加的高效之選
作者:新道茨工程師
來源:本站
發布時間:2025-06-28 22:10:49
閱讀:21
導讀:本文標題為,新道茨計量泵選型DFD:手動精準投加的高效之選 作者:新道茨工程師, 本文描述了新道茨計量泵選型DFD:手動精準投加的高效之選 一些技巧
在眾多工業流體投加場景中,對計量泵的精度、可靠性以及操作便捷性有著不同的要求。對于那些需要簡單、直觀手動控制的場合,新道茨計量泵選型DFD系列無疑是理想的解決方案。本文將深入探討DFD系列新道茨計量泵的特點、優勢及其在不同應用中的表現,旨在幫助您更準確地進行新道茨計量泵選型DFD,以滿足您的特定需求。

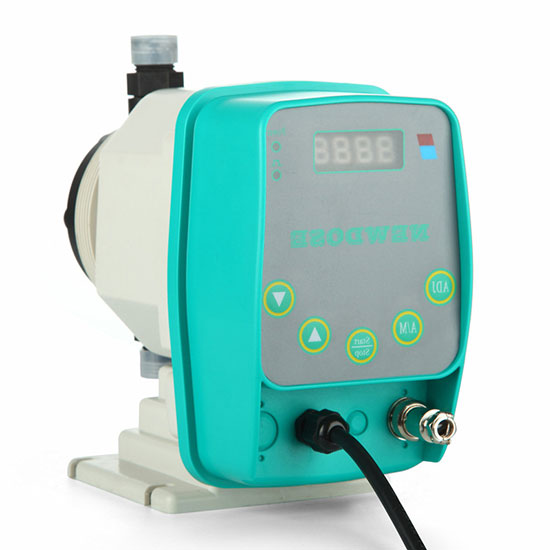

DFD系列:新道茨計量泵家族中的手動先鋒
新道茨計量泵以其在液體精準投加領域的卓越性能而聞名,提供多種產品系列以適應不同的工業需求。在這些系列中,DFD系列以“手控調節沖程頻率”為主要控制方式,成為入門級或?qū)ψ詣踊潭纫蟛桓叩膽脠鼍暗氖走x。它屬于電磁隔膜計量泵范疇,通過電磁鐵驅動PTFE膜片往復運動來實現液體的吸入和排出。
選擇新道茨計量泵選型DFD,意味著您選擇了一款操作簡便、性能可靠且維護成本較低的計量泵。其主要特點在于用戶可以通過面板上的按鍵直接控制泵的啟停和沖程頻率的設定,實現流量的快速調整。
新道茨計量泵DFD系列的核心技術與優勢
DFD系列作為新道茨電磁計量泵的重要組成部分,繼承了新道茨品牌的多項核心技術優勢,使其在手動控制領域表現突出。
1. 簡便直觀的流量調節:
- 手動模式: DFD系列專為手動流量調節設計。用戶可以通過前面板的“▲”和“▼”按鍵,輕松增加或減少泵的沖程頻率。
- 實時顯示: 泵的數字顯示屏能夠?qū)崟r顯示當前的工作頻率,讓操作者對泵的運行狀態一目了然。
- 便捷性: 無論泵是正在運行還是處于停止狀態,都可以進行頻率值的設定和調節。
2. 卓越的材質與耐受力:
- 全純PTFE膜片: DFD系列采用完全由純PTFE材質制成的膜片。這種材質具有極佳的耐受性和超強的壽命,顯著降低了產品的維護成本。新道茨甚至承諾對計量泵的膜片實行五年免費保修。
- PTFE閥座: 閥座也采用PTFE材質,這增強了觸液部分的綜合耐受力,既保證了密封性,又避免了傳統橡膠圈閥座長時間使用后可能出現的膨脹或被腐蝕問題,從而防止密封性下降和計量不準。
- 多樣化泵頭材質: DFD系列泵頭組材質可選擇PPV(PP泵頭)、PVT(PVC泵頭)、PVDF和SST(SS316泵頭)以及PTFE,確保與各種腐蝕性介質的兼容性。
3. 優化的泵頭結構:
- 避免聚氣與氣蝕: 經過實際驗證的優化泵頭內部結構,能夠有效避免泵頭內的聚氣和氣蝕現象,這對于確保計量精度和泵的穩定運行至關重要。
- 降低剪切力: 泵頭設計優化了液體進出泵頭的過程,降低了液體受過大剪切力導致輸送能力降低的風險,從而提高了泵的整體效率。
4. 特性設計的空轉能力:
- DFD系列電磁計量泵允許空排。即使出現藥筒藥液使用完畢或其他不當操作導致長時間空排的情況,泵也不會因膜片損壞而造成計量泵損壞。這大大提高了運行的容錯性。
5. 節能環保與尺寸緊湊:
- DFD系列在達到同等輸出能力的同時,功率更小,體積更小,計量更準確。這符合節能環保的理念,并有助于降低安裝投入。
新道茨計量泵選型DFD:如何選擇合適的型號?
在進行新道茨計量泵選型DFD時,您需要根據實際的流量、壓力需求以及待輸送介質的特性來選擇最合適的具體型號。DFD系列細分為M、NX、HX、GX和X等不同子系列,以滿足不同的性能范圍。
1. 流量與壓力范圍:
- DFD系列的流量范圍通常在1 L/h到55 L/h之間,最大壓力可達20 Bar。
- DFD-M系列: 流量范圍1-9 L/h,壓力最高7 Bar。功率30-40W,重量2.4Kg。
- DFD-NX系列: 流量范圍9-25 L/h,壓力最高7 Bar。功率40W,重量3.2Kg。NX系列帶有液位開關接口。
- DFD-HX系列: 流量范圍2-10 L/h,壓力最高20 Bar。功率40W,重量2.4Kg。HX系列帶有液位開關接口。
- DFD-GX系列: 流量范圍6-55 L/h,壓力最高16 Bar。功率60W,重量3.8Kg。GX系列帶有液位開關接口。
- DFD-X系列(經典系列): 流量范圍2-50 L/h,壓力最高16 Bar。功率65W,重量3.8Kg。X系列帶有液位開關接口。
- 選型建議: 參照產品參數表,選擇額定流量和壓力能覆蓋您最大工況需求并預留20%操作余量的型號。
2. 泵頭材質:
- 根據待輸送介質的腐蝕性,選擇PPV(聚丙烯)、PVT(PVC)、PVDF或SST(SS316)材質的泵頭。PTFE泵頭也可作為選擇。
3. 電源類型:
- 標準電源為220VAC, 50HZ。選型時需確認當?shù)氐碾娫磪?shù)與計量泵銘牌上是否一致。可選230V 50/60Hz或115V 50/60Hz電源。
4. 附加功能:
- 如果需要低液位停泵保護功能,可選擇帶有液位開關接口的NX、GX和X系列型號。
DFD系列計量泵的安裝與操作調試要點
正確安裝與調試是確保新道茨計量泵選型DFD后能夠穩定運行的關鍵。
1. 安裝位置:
- 選擇干燥、遠離熱源且環境溫度在0~40℃的地點。
- 推薦安裝方式:計量泵安裝位置低于加藥箱內液體的液位,加藥點位置高于加藥箱內液體的液位。這是一種理想的安裝方式,液體可直接流入泵頭,有助于排空空氣,易于啟動,尤其適用于易產生氣泡或粘稠液體。
2. 管路連接:
- 避免進出液管管道有急彎和扭結,不要使管路被尖銳的棱角擦破或截斷。
- D系列電磁隔膜計量泵進出口單向閥處螺紋規格為1/2 G直管螺紋。嚴禁直接在泵頭進出口裹纏生料帶后與1/2 G內螺紋連接件連接,這可能導致漏液和影響質保。推薦使用原廠提供的“電磁泵硬管連接件”直接與DN15 PVC硬管承插。
3. 操作與調試:
- 接通電源: 按規范給計量泵接通電源,此時POWER指示燈亮。
- 啟動/停止: 按下START/STOP鍵,計量泵開始工作,工作頻率為面板顯示頻率。紅色指示燈閃爍,閃爍頻率為當前的計量泵工作頻率。
- 流量調節: 按▲或▼鍵,調節計量泵的輸出流量為所需流量。
- 排氣/引液: 如果泵頭安裝有排氣閥,先旋開半圈排出空氣,當液體吐出后關閉。如果無排氣閥,可從噴射閥處拆出吐出管,待藥液進入后關泵并接回。
- 流量標定: 泵的實際流量會因外部管線的背壓不同而發生變化。用戶可根據壓力流量曲線計算當前流量,如需精確計量,須根據實際工況對計量泵流量進行標定。
結論
在新道茨計量泵選型DFD系列時,其手動模式的簡便性、卓越的材質耐受力以及優化的泵頭結構,使其成為多種工業應用中實現精準、可靠投加的高效之選。通過本文提供的選型指南和操作要點,您將能夠更自信地選擇和部署DFD系列計量泵,從而優化您的流體投加系統,提升生產效率和安全性。
常見問題解答
DFD系列新道茨計量泵的膜片材質是什么?壽命如何?DFD系列采用全純PTFE膜片,具有極佳的耐受性和超長壽命。新道茨承諾對膜片實行五年免費保修。
DFD系列是否允許空轉?空轉會損壞泵嗎?是的,DFD系列電磁計量泵允許空排。即使長時間空排,泵也不會因膜片損壞而造成計量泵損壞。但長時間空轉仍可能導致泵溫度升高,加速電器元件及電磁體老化,減少使用壽命。
DFD系列計量泵的流量計算公式是什么?DFD系列的工作流量計算公式為:計量泵最大流量 / 120(或160) 當前工作頻率。例如,一臺在7Bar下流量為3L/H的計量泵,當前工作頻率為80次/分鐘,則當前流量為3/120 80 = 2L/H。
DFD-NX、DFD-GX和DFD-X系列與DFD-M系列的主要區別是什么?DFD-NX、DFD-GX和DFD-X系列相比DFD-M系列,通常具有更高的流量或壓力范圍。更重要的是,NX、GX和X系列帶有液位開關接口,可以實現低液位停泵保護功能。
如果DFD系列計量泵在啟動時發現無法吸液,常見原因有哪些?常見原因包括吸液端未密封好、閥組件裝錯、吸程過高、發生困氣、液體過于粘稠或易產生氣泡、底閥堵塞或泵頭堵塞/有異物。應根據具體情況進行排查和解決。
