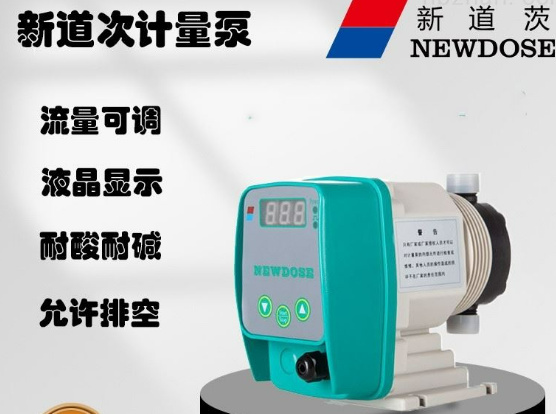

新道茨電磁隔膜計量泵是一種利用電磁力驅動隔膜的計量泵，具有結構簡單、操作方便、流量穩定、精度高、耐腐蝕、無泄漏等優點，廣泛應用于各種工業和民用領域。電磁隔膜計量泵的流量和壓力可以通過調節電源的頻率和占空比來控制，而這一控制功能是由電磁隔膜計量泵的控制電路實現的。本文將對新道茨電磁隔膜計量泵的控制電路進行解析，幫助你了解其工作原理和功能。

控制電路的組成

新道茨電磁隔膜計量泵的控制電路主要由以下幾部分組成：

• 電源模塊，負責將交流電轉換為直流電，提供給電磁鐵和控制器。

• 控制器模塊，負責根據用戶的設定或外部信號，產生相應的控制信號，控制電磁鐵的通斷。

• 驅動模塊，負責將控制器的控制信號放大，驅動電磁鐵的工作。

• 顯示模塊，負責顯示電磁隔膜計量泵的工作狀態和參數，如流量、壓力、頻率、占空比等。

• 操作模塊，負責提供用戶與控制器的交互界面，如按鍵、旋鈕、觸摸屏等。

• 通訊模塊，負責與外部設備或系統進行數據交換，如RS485、MODBUS、4-20mA等。




控制電路的工作原理

新道茨電磁隔膜計量泵的控制電路的工作原理，可以分為以下幾個步驟：

1. 電源模塊將交流電轉換為直流電，分別提供給電磁鐵和控制器。

2. 控制器模塊根據用戶的設定或外部信號，產生相應的控制信號，控制電磁鐵的通斷。控制信號的頻率和占空比決定了電磁隔膜計量泵的流量和壓力。

3. 驅動模塊將控制器的控制信號放大，驅動電磁鐵的工作。電磁鐵的通斷使隔膜的往復運動，形成泵腔，輸送液體。

4. 顯示模塊顯示電磁隔膜計量泵的工作狀態和參數，如流量、壓力、頻率、占空比等。顯示模塊可以采用LED、LCD、OLED等不同的顯示方式。

5. 操作模塊提供用戶與控制器的交互界面，如按鍵、旋鈕、觸摸屏等。操作模塊可以實現對電磁隔膜計量泵的啟停、調節、設定、查詢等功能。

6. 通訊模塊與外部設備或系統進行數據交換，如RS485、MODBUS、4-20mA等。通訊模塊可以實現對電磁隔膜計量泵的遠程控制、監測、聯動等功能。

通過以上的工作原理，可以看出，新道茨電磁隔膜計量泵的控制電路是電磁隔膜計量泵的核心部分，負責實現電磁隔膜計量泵的控制功能和人機交互功能，保證電磁隔膜計量泵的性能和安全。

總結

新道茨電磁隔膜計量泵控制電路解析，是電磁隔膜計量泵的高級知識，涉及到電磁隔膜計量泵的控制電路的組成和工作原理，希望對你有所幫助。如果你想了解更多關于新道茨計量泵的信息，請訪問他們的官方網站。謝謝你的閱讀。
